Схемы электрические функциональные

6.4.1 Схема электрическая функциональная (код Э2) – схема разъясняющая определенные процессы, протекающие в отдельных функциональных цепях изделия или в изделии в целом. Данными схемами пользуются для изучения принципов работы изделий, а также при их наладке, контроле и ремонте.

6.4.2 Графическое построение схемы должно давать наиболее наглядное представление о последовательности процессов, иллюстрируемых схемой.

На схеме изображают функциональные части изделия (элементы, устройства, функциональные группы) и связи между ними в виде УГО, установленных в соответствующих стандартах ЕСКД. Отдельные функциональные части допускается изображать в виде прямоугольников с размерами, приведенными в 6.3.2.

Пример схемы электрической функциональной – в соответствии с рисунком 6.15.

Функциональная схема ГОСТ

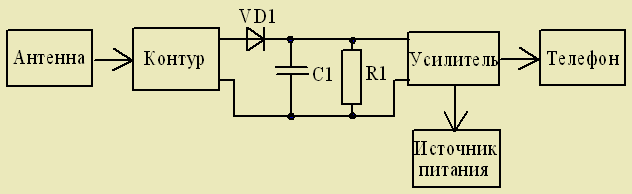

Рисунок 6.15 – Схема электрическая функциональная приемника прямого усиления

6.4.3 На схеме должны быть указаны:
- для каждой функциональной группы – обозначение, присвоенное ей на принципиальной схеме, и (или) ее наименование. Если функциональная группа изображена в виде УГО, то ее наименование не указывают;
- для каждого устройства, изображенного в виде прямоугольника, – позиционное обозначение, присвоенное ему на принципиальной схеме, его наименование и тип и (или) обозначение документа, на основании которого это устройство применено;
- для каждого устройства, изображенного в виде УГО, – позиционное обозначение, присвоенное ему на принципиальной схеме, и (или) его тип;
- для каждого элемента – позиционное обозначение, присвоенное ему на принципиальной схеме, и (или) его тип. Наименования, обозначения и типы рекомендуется вписывать в прямоугольники. Сокращенные или условные наименования, если таковые имеются на схеме, должны быть пояснены на поле схемы.

6.4.4 На схеме рекомендуется:
- указывать характеристики функциональных частей рядом с графическим обозначением или на свободном поле схемы;
- помещать поясняющие надписи, диаграммы или таблицы, определяющие последовательность процессов во времени;
- указывать параметры в характерных точках, например величины токов, напряжений, формы импульсов и т.п.

6.4.5 С целью повышения удобства чтения, допускается функциональные цепи на одной схеме выполнять разными по толщине линиями, применяя не более трех размеров.

6.4.6 Элементы и устройства на схеме допускается изображать совмещенным или разнесенным способом, а схему выполнять в многолинейном или однолинейном изображении, по правилам выполнения принципиальных схем.

При разнесенном способе изображения допускается раздельно изображенные части элементов и устройств соединять линией механической связи (штриховая линия).

6.4.7 Для изделия, в состав которого входят элементы разных видов, рекомендуется выпускать несколько схем соответствующих видов одного типа или одну комбинированную схему, содержащую элементы и связи разных видов.
