Учебный лабораторный стенд на ПЛИС структуры FPGA - LESO2

Фото СТЕНД LESO2.4

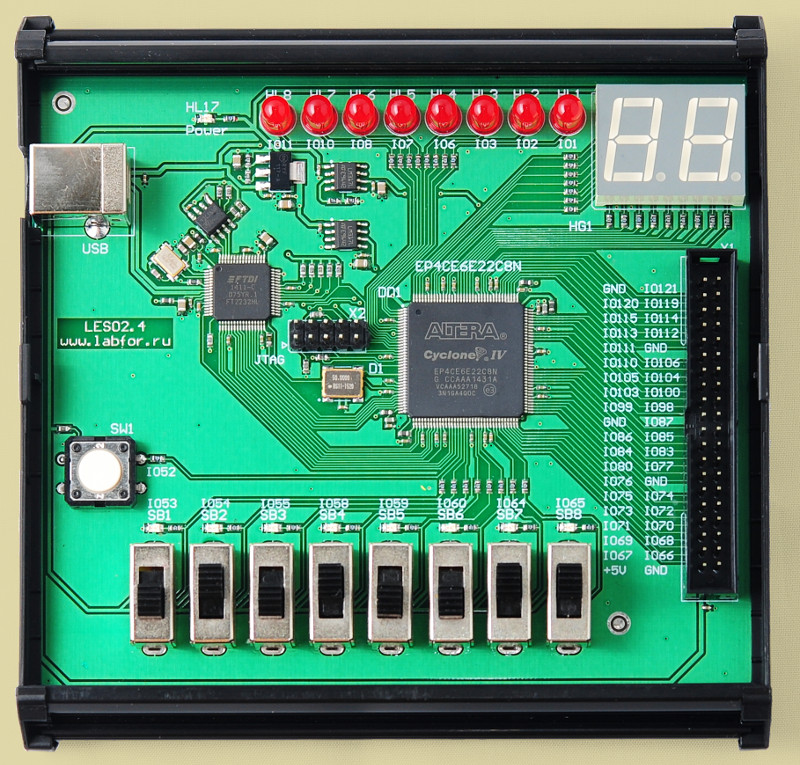

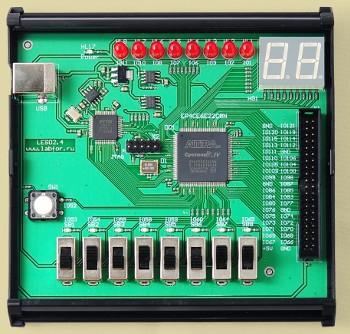

Учебный стенд LESO2.4

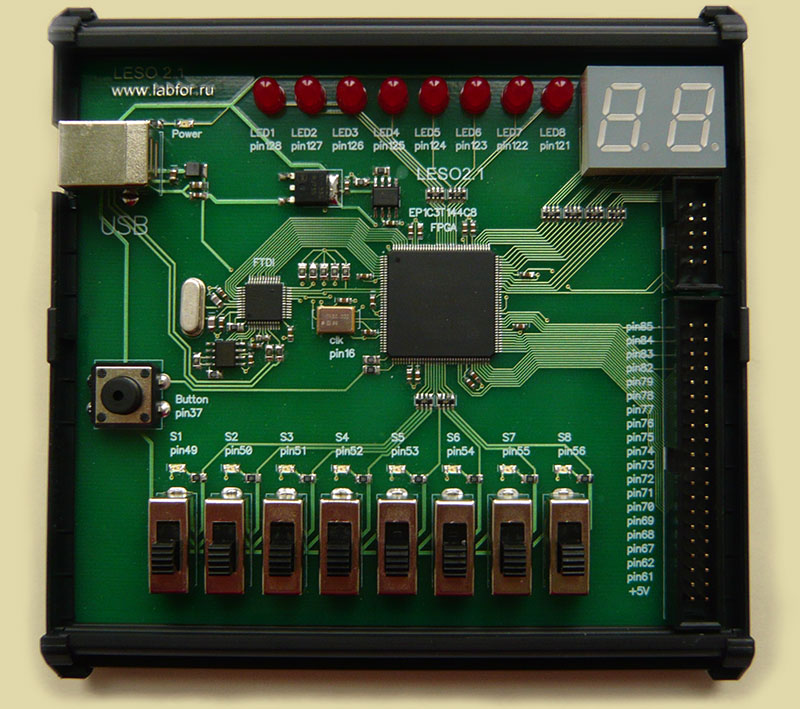

Учебный стенд LESO2.1

Лабораторный стенд LESO2 – уникальная разработка для обучения основам проектирования устройств на ПЛИС. Программируемая логическая интегральная схема представляет собой специальное электронное устройство, которое предназначено для создания цифровых интегральных схем. Логика работы схемы задается во время проектирования ПЛИС, что позволяеют использовать ее во многих сферах техники.

Структура FPGA является одной из архитектурных разновидностей ПЛИС, и состоит из настраиваемых логических блоков, которые подобны переключателям, у которых множество входов и один выход. Принципиальное отличие FPGA в том, что функции блоков и конфигурацию соединений между ними можно изменять подачей специальных сигналов на схему. На основе этой ПЛИС был разработан цифровой анализатор сигналов.

Чтобы купить лабораторный стенд на ПЛИС на базе FPGA, необходимо отправить заявку на почту leso@labfor.ru .

Применение лабораторного устройства на ПЛИС

Учебный лабораторный стенд на ПЛИС LESO2 успешно используют в учебных заведениях (технических ВУЗах, колледжах). На данный момент нашими инженерами-преподавателями разработаны методические указания для лабораторных работ по цифровой схемотехнике, выполняющиеся на ПЛИС. Лабораторные работы проводятся по следующим дисциплинам:

  • цифровая схемотехника
  • цифровая обработка сигналов
  • цифровые устройства и микропроцессоры
  • цифровая и вычислительная техника
  • устройства формирования и генерирования сигналов
  • основы проектирования РЭС

Стенд может стать опорой для дипломного проектирования или научно-исследовательской работы бакалавров и магистров в области разработки устройств на ПЛИС.

Имеется возможность разработки автоматизированных промышленных систем или проектирование устройств для обработки сигналов на базе стенда.

Особенности лабораторного стенда на ПЛИС

  1. Конфигурирование ПЛИС осуществляется через порт USB
  2. Дополнительный источник питания не требуется
  3. Предусмотрена возможность использования интерфейса JTAG для отладки и контроля работы проектируемого устройства
  4. Поддержка семейства Cyclone (Cyclone IV E) включена в ПО Quartus II Web Edition – бесплатное ПО, доступное для скачивания на сайте компании Altera
  5. Предусмотрена возможность подключения различного периферийного оборудования
  6. Высокая степень интеграции и быстродействие используемого кристалла

Лабораторный стенд LESO2 построен на базе ПЛИС фирмы ALTERA. Используемая ПЛИС имеет структуру FPGA (англ. Field Programmable Gate Array – Программируемая пользователем вентильная матрица). Степень интеграции кристалла и быстродействие позволяет создавать на базе этой микросхемы цифровые фильтры, а также проектировать процессорные архитектуры.

На сегодняшний день актуальная версия учебного стенда LESO2.4, где в отлиции от версия LESO2.1 и LESO2.0 используется ПЛИС семейства Cyclone IV E (EPCE6E22C8N).

Отличия версий
параметр LESO2.1 LESO2.4
Статус устарел производится
Семейство ПЛИС Cyclone I Cyclone IVE
ПЛИС EP1C3T144C8N EP4CE6E22C8N
Актуальная версия Quartus II Subscription Edition: 13.0, Service Pack 1;
Web Edition (бесплатная): 11.0, Service Pack 1
Subscription Edition: 15.0;
Web Edition (бесплатная): 15.0, Service Pack 1
Принципиальная схема LESO2.1 LESO2.4
Демонстрационный проект Демо LESO2 Демо LESO2.4
Пишем "демку" для LESO2 на Verilog

Периферия учебного устройства на ПЛИС

  • сдвоенный семисегментный индикатор
  • восемь переключателей с индикацией состояния
  • тактовый генератор
  • восемь светодиодов
  • разъем подключения внешних устройств
  • разъем отладочного интерфейса JTAG

Структура стенда-устройства на ПЛИС LESO2 разработана специально для использования стенда в учебных целях, поэтому достигнуто оптимальное соотношение функциональности и простоты использования.

Лабораторный стенд LESO2 СТРУКТУРНАЯ СХЕМА

LESO2 – это устройство на базе ПЛИС, которое может помочь модернизировать имеющие учебные дисциплины и перевести их на современную элементную базу, студенты получат дополнительный навык работы с профессиональными системами автоматического проектирования, такими как Quartus II фирмы ALTERA.

Для выполнения всех лабораторных работ и полноценной работы с ПЛИС достаточно бесплатно распространяемой версии Quartus II "Web Edition". Скачать программный пакет можно с официального сайта корпорации ALTERA www.altera.com.

Рекомендованная цена устройства 7100 рублей. Окончательная цена согласовывается при заключении договора.

Комментарии:



Аватар пользователя Микушин Александр

Я обычно посылаю студентов за дополнительной информацией по стенду ЛЭСО на этот сайт.

Сейчас я не нашел где взять перечень элементов на лэсо-2

На данный момент подробный список компонентов не является публичным документом. Все номиналы и типы микросхем, значение которых важно для работы со стендом, указаны на принципиальной схеме. Однако при покупке устройства по запросы мы предоставляем "Bill of material".
