Определение метрологических характеристик и экспериментальное исследование осциллографа приставки

Выпускная квалификационная работа. Часть 5.

5.1 Основные определения
5.2 Погрешности АЦП
5.3 Экспериментальные исследования
5.4 Выводы

5.1 Основные определения

Измерение – это операция, в результате которой мы узнаем, во сколько раз измеряемая величина больше или меньше соответствующей величины, принятой за эталон.

Интегральная нелинейность - представляет собой максимальное отклонение любого кода от прямой линии, проведенной через крайние точки передаточной функции АЦП. Крайними точками являются: нулевая, находящаяся на 0.5LSB ниже точки появления первого кода, и последняя — на 0.5LSB выше граничного кода шкалы.

Дифференциальная нелинейность DNL (differential non-linearity) - представляет собой разницу между измеренной и идеальной шириной 1 кванта (1 LSB) АЦП.

Ошибка смещения - представляет собой отклонение момента первичной смены кода с (000Н) на (001Н) от идеального значения, то есть +0.5LSB.

Ошибка усиления - представляет отклонение реального коэффициента усиления тот идеального.

LSB (least significant bit) или МЗБ (младший значащий бит) – это наименьшее значение напряжения, которое может быть измерено АЦП. Находиться по формуле:

где U_оп – значения источника опорного напряжения (ИОН), N разрядность АЦП. В данном случае:

U_оп = 2,5 В - значение напряжения внутреннего ИОН.

Систематические ошибки – ошибки, величина которых одинакова во всех измерениях, приводящих одним и тем же методом с помощью одних и тех же измерительных приборов. Ошибка смещения и ошибка усиления относятся к случайным ошибкам.

Случайные ошибки – ошибки, величина которых различна даже дл измерений, выполненных одинаковым образом. Интегральная и дифференциальная нелинейности относятся к систематические ошибкам.

5.2 Погрешности АЦП

В АЦП и ЦАП различают четыре типа погрешностей по постоянному току: погрешность смещения, погрешность усиления и два типа погрешностей, связанных с линейностью: интегральная и дифференциальная нелинейность. Погрешности смещения и усиления АЦП и ЦАП аналогичны погрешностям смещения и усиления в усилителях.

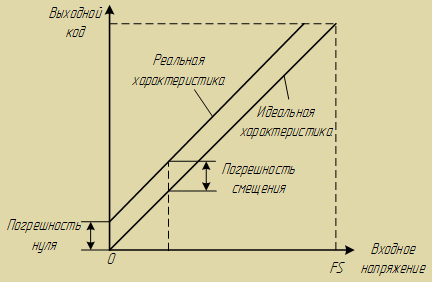

Погрешность смещения равна погрешности нуля во всем диапазоне входного напряжения и постоянна.

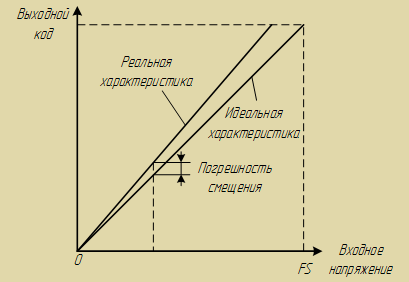

Погрешность усиления вызывает погрешность смещения. Причем погрешность смещения не постоянна и не равна погрешность смещения нуля.

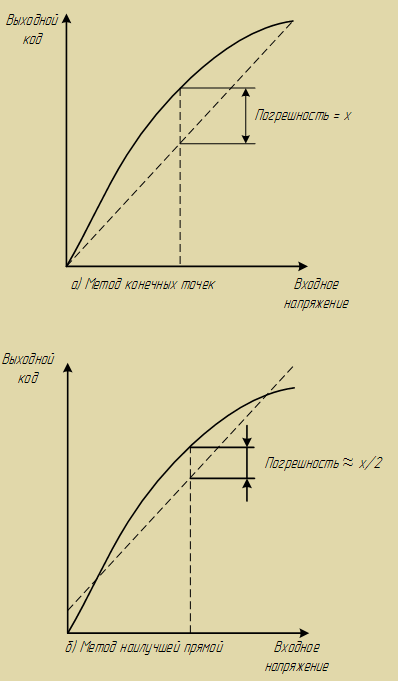

Интегральная нелинейность ЦАП и АЦП аналогична нелинейности усилителя и определяется как максимальное отклонение фактической характеристики передачи преобразователя от прямой линии. В общем случае, она выражается в процентах от полной шкалы (но может представляться в значениях младших разрядов). Существует два общих метода аппроксимации характеристики передачи: метод конечных точек и метод наилучшей прямой.

При использовании метода конечных точек измеряется отклонение произвольной точки характеристики от прямой, проведенной из начала координат. Таким образом, измеряют значения интегральной нелинейности преобразователей, используемых в задачах измерения и управления.

Метод наилучшей прямой дает более адекватный прогноз искажений в приложениях, имеющих дело с сигналами переменного тока. Он менее чувствителен к нелинейностям технических характеристик. По методу наилучшего приближения через характеристику передачи устройства проводят прямую линию, используя стандартные методы интерполяции кривой. После этого максимальное отклонение измеряется от построенной прямой. Как правило, интегральная нелинейность, измеренная таким образом, учитывает только 50% нелинейности, оцененной методом конечных точек.

Другой тип нелинейности преобразователей – дифференциальная нелинейность. Она связана с нелинейностью кодовых переходов преобразователя. В идеальном случае изменение на единицу младшего разряда цифрового кода точно соответствует изменению аналогового сигнала на величину единицы младшего разряда. В АЦП, при переходе с одного цифрового уровня на следующий, значение сигнала на аналоговом входе должно измениться точно на величину, соответствующую младшему разряду цифровой шкалы. Наиболее распространенным проявлением DNL в АЦП являются пропущенные коды.

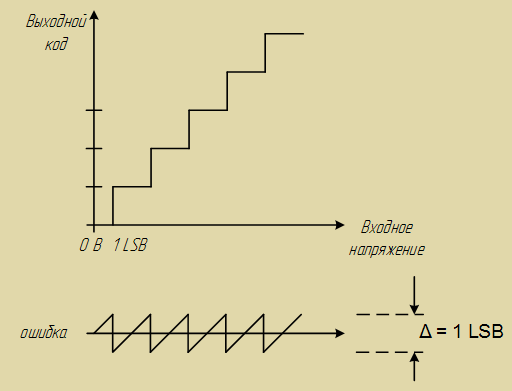

Переходы АЦП (идеальные) имеют место, начиная с ¹/₂ LSB выше нуля, и далее через каждый LSB, до 1¹/₂ LSB ниже полной аналоговой шкалы. Так как входной аналоговый сигнал АЦП может иметь любое значение, а выходной цифровой сигнал квантуется, может существовать различие до ¹/₂ LSB между реальным входным аналоговым сигналом и точным значением выходного цифрового сигнала. Этот эффект известен как ошибка или неопределенность квантования. В приложениях, использующих сигналы переменного тока, эта ошибка квантования вызывает явление, называемое шумом квантования.

Среднеквадратичное значение шума. приблизительно равно весу наименьшего значащего разряда (LSB) Δ, деленному на √12. При этом предполагается, что амплитуда сигнала составляет, по крайней мере, несколько младших разрядов, так что выход АЦП изменяет свое состояние почти при каждом отсчете. Сигнал ошибки квантования от входного линейного пилообразного сигнала аппроксимируется сигналом пилообразной формы с максимальным размахом Δ , и его среднеквадратичное значение равно ^Δ/( √12). Поэтому средняя мощность шума кантования равна:

Отношение среднеквадратичного значения синусоидального сигнала, соответствующего полной шкале, к среднеквадратичному значению шума квантования (выраженное в дБ) равно:

где SNR (signal to noise ratio) – отношение сигнал-шум, N - число разрядов в идеальном АЦП. Это уравнение имеет силу только в том случае, если шум измерен на полной ширине полосы Найквиста от 0 до f_Д/2.

Таким образом, для АЦП микроконвертора ADUC842, используемого в лабораторном стенде LESO1, справедливо:

Для оценки погрешностей АЦП приведем характеристику АЦП, где указаны погрешности в значениях LSB и в напряжениях.

Таблица 5.1 – Характеристики АЦП ADuc842

Так как интегральная и дифференциальная нелинейности относятся к случайным ошибкам и являются независимыми друг от друга ошибками их необходимо сложить по «закону сложения независимых случайных ошибок»:

где X₁,…,X_n – номинальные значения независимых случайных величин, ΔX₁,…,ΔX_n – ошибки случайных величин, Y - номинальное значение конечной измеряемой величины, ΔY – абсолютная ошибка конечной измеряемой величины.

Случайная ошибка АЦП будет состоять из интегральной и дифференциальной нелинейности, а также из ошибки квантования, которая составляет Δ/2 = 610мкВ/2 = 305мкВ = 0,305·10^-3 В. Номинальное значения этих величин есть опорное напряжение АЦП, которое равно 2,5В.

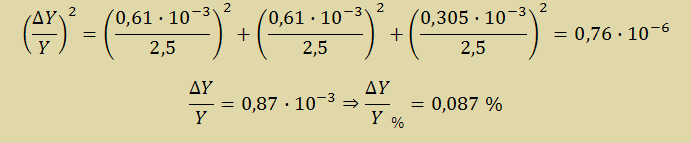

Итак, относительная ошибка измерения АЦП:

Из относительной ошибки измерения АЦП найдем абсолютное значение ошибки измерения:

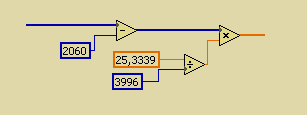

Систематическую ошибку составляют ошибка смещения нуля и ошибка усиления. Так как основную часть ошибки смещения и ошибки усиления вносит тракт передачи сигнала (инструментальный усилитель и масштабирующее звено), поправки вносятся программной калибровкой в LabVIEW.

5.3 Экспериментальные исследования

В задачу каждого измерения входит оценка точности полученного результата. Но в результате измерении мы всегда получаем нужную величину с некоторой погрешностью.Смысл экспериментальных исследований состоит в том, чтобы проверить на опыте теоретические выкладки и дать оценку характеристикам прибора.

Результат экспериментального исследования АЧХ устройства без цифрового фильтра или аналогового фильтра Бесселя записан в таблице 5.2. Экспериментальные данные были сняты с помощью низкочастотного генератора сигналов Г3-112.

Таблица 5.2 – Измеренное АЧХ устройства без цифрового фильтра

0	5,00	0,00
10	5,00	0,00
20	4,88	-0,21
30	4,68	-0,58
40	4,31	-1,28
50	3,95	-2,04
60	3,43	-3,28
70	2,90	-4,72
80	2,34	-6,60
90	1,77	-8,99
100	1,24	-12,10
110	0,94	-14,56
120	0,64	-17,90
130	0,43	-21,36
140	0,26	-25,75
150	0,18	-29,00
160	0,13	-31,77

Проверим, действие цифрового фильтра на сигнал. Результаты измерения АЧХ после цифрового фильтра приведены в таблице 5.3.

Таблица 5.2 – Измеренное АЧХ устройства без цифрового фильтра

0	5,00	0,00
10	5,00	0,00
20	5,00	0,00
30	5,00	0,00
40	5,00	0,00
50	5,00	0,00
60	4,80	-0,36
70	4,23	-1,45
80	3,67	-2,69
90	2,94	-4,62
100	2,26	-6,91
110	1,61	-9,83
120	0,73	-16,67
130	0,23	-26,60
140	0,08	-35,85
150	0,00	-60,32
160	0,00	-71,66

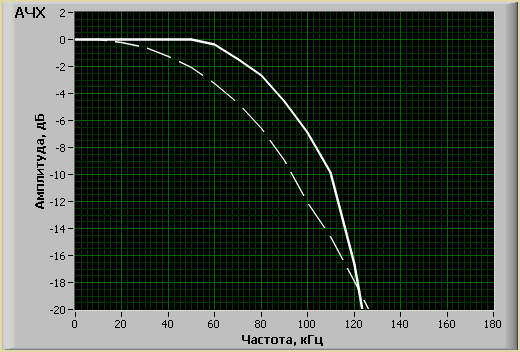

Для сравнения действия цифрового фильтра, приведем графики АЧХ устройства без и с цифровым фильтром. Как видно из рисунка 6.6, цифровой фильтр выравнивает амплитудную неравномерность. Полоса пропускания цифрового осциллографа-приставки на уровне -3 дБ, равна от 0 до 80 кГц.

Нелинейные искажения измерительного тракта можно оценить по первой гармонике. Уровень первой гармоники при номинальном входном напряжении U_вх = 5В на частоте 10 кГц равен -65дБ.

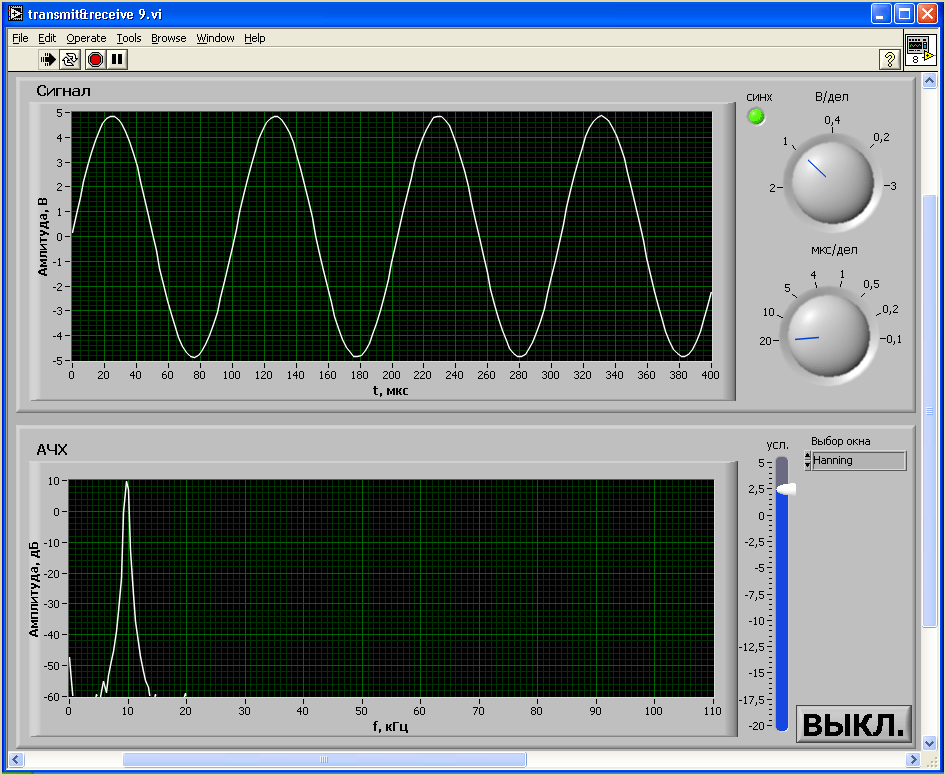

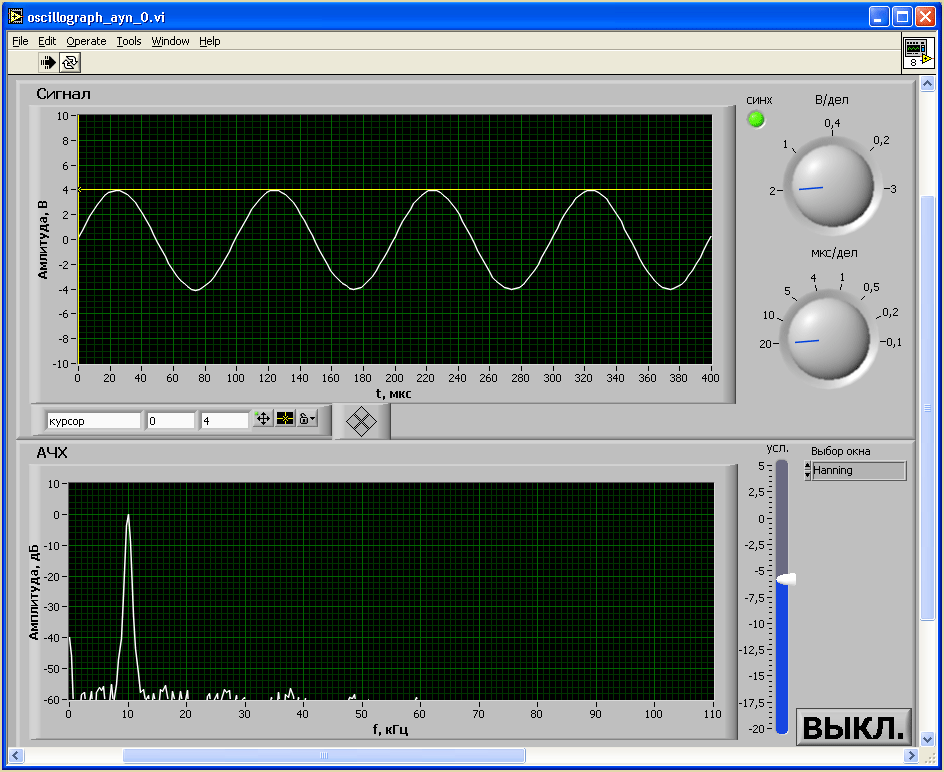

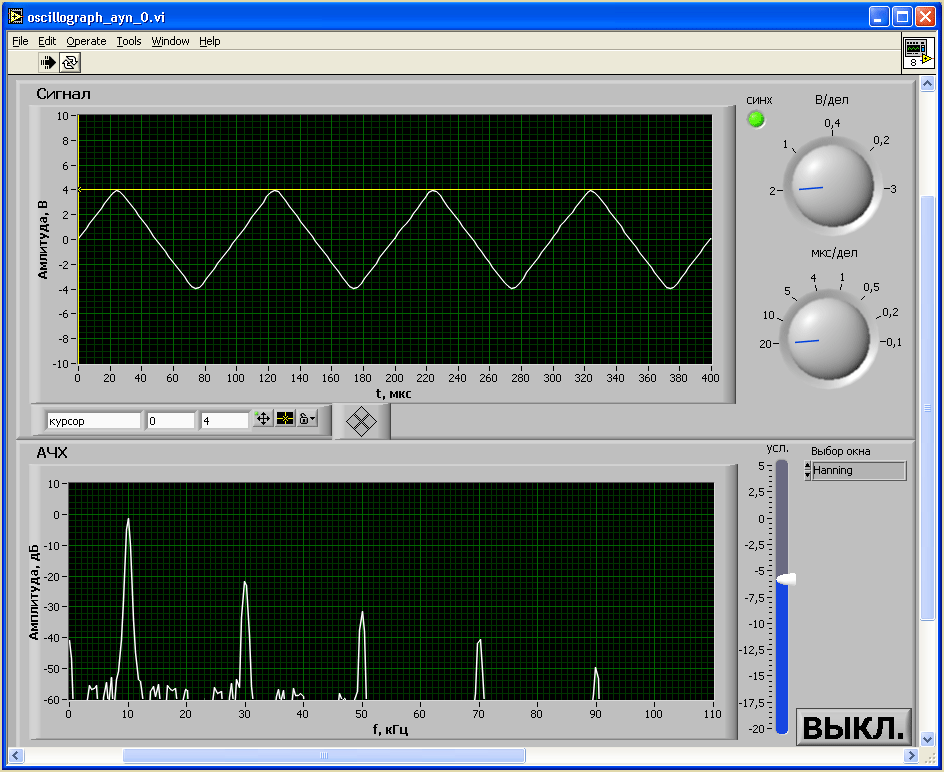

На цифровой осциллограф-приставку подавались тестовые испытательные сигналы трех видов: синусоидального, треугольного и прямоугольного частотой 10 кГц. Результаты измерений приведены на рисунках 5.8, 5.9 и 5.10 соответственно синусоидального, треугольного и прямоугольного сигналов.

5.4 Выводы

Проанализированы основные источники погрешности измерений, определено из чего состоит ошибка измерения цифровым осциллографом-приставкой. Она состоит в из случайной и систематической ошибок. Случайная ошибка АЦП менее 0,1 %, а систематическая корректируется программной калибровкой в LabVIEW.

На рисунке 5.6 показано, насколько цифровой фильтр корректирует АЧХ аналогового фильтра.

Экспериментальные исследования тестовыми сигналами показывают, что уровень первой гармоники при номинальном входном напряжении U_вх = 5В на частоте 10 кГц равен -65дБ, что очень хорошо.
